Паяльная станция на жалах T12

Twitter Введение

Какой же радиолюбитель без паяльника? А если он сможет удерживать заданную температуру для разных видов припоя и радиодеталей, иметь различные наконечники под определенный вид работ, деталей и разъёмов? Если он будет лёгким, удобным, нагреваться за считанные секунды и если его можно будет запитать от небольшого напряжения? Разве не мечта? Вот именно о таком гаджете для радиолюбителя сегодня и пойдёт речь.

Подход к выбору модели

Как и при покупке любой вещи, с которой раньше не имел дела, в случае с приобретением паяльной станции я сперва занялся изучением рынка подобного класса устройств. Причем изначально покупка задумывалась бюджетной, но функциональной. Поэтому вектор поиска был направлен на гаджет (если так можно сказать про паяльную станцию) с лучшим соотношением цена/качество (хотя с математической точки зрения правильней говорить «качество/цена»).

Вечный поиск

И после вышеприведенных вводных данных в поисковой строке браузера была вбита строчка следующего содержания: «паяльная станция своими руками» – самостоятельная сборка ведь, по идее, должна быть ниже готового решения. Однако, забегая сразу вперёд, скажу, что это не соответствует действительности, по крайней мере, в том, что касается бюджетных паяльных станций.

Сперва, ещё даже до покупки термовоздушной паяльной станции, я хотел взять себе «комбайн» – паяльную станцию как минимум 2-в-1 – с термовоздушным феном и паяльником. Но на такое оборудование цены были для меня заоблачными, как для обычной любительской пайки, и после того, как я нашел недорогую и компактную термовоздушную станцию, я решил искать станцию и для обычного паяльника.

В итоге поиск меня привел к идее покупки паяльной станции на жалах типа HAKKO T12 – не оригинальных, конечно, а тех, что производят в Поднебесной. В числе достоинств подобных станций следующее:

  • Жала в виде картриджей, в которых нагревательный элемент находится внутри.
  • Благодаря оригинальной конструкции жал, их разогрев до рабочей температуры, когда начинает плавиться припой, составляет считанные секунды (не минуты и даже не десятки секунд – в среднем до 10 секунд).
  • Широкий набор недорогих стандартных жал разной формы, который насчитывает 30 модификаций.
  • Помимо стандартного набора, имеются жала нестандартной формы и предназначенные для специфических работ. Стоят они в два-три раза (а то и больше) дороже жал из стандартного списка.
  • Очень удобные ручки: обычно в стандартной комплектации к подобным станциям предлагают ручки типа Hakko 907, которыми в своё время комплектовались одноименные паяльные станции и их китайские клоны. Теперь такие ручки (но не жала) используются в станциях на жалах T12.
  • Гальваническая развязка и питание от 24 вольт – это позволяет избежать поражения током высокого напряжения (в случае нарушения изоляции нагревательного элемента), а для электроники снижает вероятность повреждения от паразитных наводок, которые могут присутствовать даже при исправной изоляции.
  • И самое главное – большое количество предложений на рынке управляющих стаций – как в виде готовых решений, так и в виде конструкторов для самостоятельной сборки, а также в виде комбинированных решений, где часть станции уже собрана (например, контроллер и блок питания), а часть (например, паяльник и монтажные соединения внутри станции) приходится собирать самому.
  • Ну а большое количество предложений привносит на рынок снижение стоимости – менее чем за 15$ (с учетом доставки из Китая) можно собрать простейшую, но функциональную паяльную станцию на жалах T12, в комплекте для сборки которой будут все необходимые элементы, включая паяльник с кабелем и разъёмами, а также управляющая плата. Останется только позаботиться о корпусе и блоке питания.

Поначалу меня прельщала идея сборки минималистичноого варианта паяльной станции на жалах T12 с контроллером на семисегментных светодиодных индикаторах, но отсутствие блока питания и невозможность самостоятельного изготовления корпуса в кратчайшие сроки заставили меня смотреть на готовые решения с более продвинутым функционалом. Дело в том, что готовые решения на более функциональных котроллерах с OLED-дисплеями стоили столько же, сколько я бы заплатил за набор с LED-индикаторами для самостоятельной сборки, отдельно за корпус и блок питания с необходимым напряжением (24 В) и током нагрузки (3 А).

После этого пришлось заняться поиском и изучением огромного потока информации о различных видах паяльных станций, работающих с жалами T12 и оснащенных OLED-дисплеями (как монохромными, так и цветными). По итогам таких поисков я сделал для себя заметку со следующими выводами:

  • Контроллеры паяльных станций делают на базе микропроцессоров STM32 (STMicroelectronics), STC (STC Microcontroller) и китайских клонах STM32 – SKC (China Key System & Integrated Circuit Co., Ltd.);
  • Контроллеры на базе STM32, как правило, более функциональны;
  • Основными производителями готовых решений для работы с жалами T12 и работающих на микроконтроллерах STM32,на AliExpress являются KSGER, Quicko (он же LAECHO), JCD и Handskit;
  • Готовые решения стоят дешевле аналогичных наборов для самостоятельной сборки, но их (наборы-конструкторы) всё-таки имеет смысл покупать в тех случаях, если у вас есть часть оборудования (например, паяльник, блок питания и/или корпус);
  • Наличие русского языка в меню в платах версий v3.x;
  • Удешевление элементной базы в платах v3.x;
  • Не очень стабильная работа плат версий v3.x;
  • Самым оптимальным решением в плане стабильности работы и функциональных возможностей являются контроллеры с микропроцессором STM32 на базе печатных плат версий v2.1S.

Кроме того, на просторах AliExpress и Alibaba можно встретить некоторое количество нестандартных контроллеров на базе всё тех же STM32/SKC и STC, оснащённых как монохромными OLED-дисплеями, так и цветными, включая IPS-матрицы. Но такие контроллеры дорогие (сравнимы по цене с готовым решением), и почти все они не имеют в меню даже английского языка – только китайский. Причём продавцы даже не удосуживаются перевести описание продаваемого контроллера с китайского, а автоматический переводчик тут мало чем поможет – всё текстовое описание сделано в виде картинок на пёстром фоне, из-за которого нельзя распознать текст.

После безуспешных попыток подобрать себе вариант набора для самостоятельной сборки паяльной станции на базе контроллера с платой версии v2.1s из-за превышения такого решения по стоимости в сравнении с полностью собранной станцией я решил выбрать готовое решение. Оно должно было, как нетрудно догадаться, иметь контроллер на базе микропроцессора STM32 c платой версии v2.1s, блок питания, ручку паяльника типа Hakko 907 (из-за жесткой фиксации жала внутри паяльника и несмотря на относительно большой вылет жала) и по возможности корпус из алюминия или металла, т.к. вероятность оставить след от паяльника на пластиковом корпусе очень высока, да и опыт последних дней уже имеется – подобное лёгкое «ранение» от паяльника получил недавно приобретенный мультиметр.

Ну и для примера фото из каталога японской компании Hakko, занимающейся производством оборудования и материалов для пайки, с её паяльной станцией Hakko 936, в комплект поставки которой входит тот самый паяльник Hakko 907, который, в свою очередь, так полюбился китайским производителям подобного оборудования:

Паяльная станция на жалах T12

Именно из-за отсутствия в комплекте поставки подобной ручки мне пришлось отказаться от приобретения паяльной станции под брендом Handskit – с ней поставлялся нестандартный паяльник с ручкой, напоминающей Hakko 912 (FX-9501). Но, как и во всех подобных ручках, в которых жала держатся за счет силы трения, несимметричные жала при выпаивании деталей могут проворачиваться. Кроме того, из-за своей своеобразной и нестандартной конструкции для такой ручки тяжело подобрать подставку.

Паяльная станция на жалах T12

В дополнение ко всему из отзывов выяснилось, что под видом станций на микроконтроллере STM32 покупателям втюхивают оборудование на чипах STC, которые не очень хорошо справляются со стабилизацией температуры. Поэтому вариант от Handskit отпал.

Одним из производителей, которые на AliExpress предлагают большое количество различных вариантов паяльных станций на базе жал T12 с контроллерами на чипах STM32 и наборов для их самостоятельной сборки, является компания KSGER. У неё также есть в наличии необходимые контроллеры версий v2.1S (отдельно и в наборах) и паяльные станции на их базе. При этом имеются готовые решения в алюминиевых корпусах и широкий выбор ручек паяльника различных форм и материалов, начиная от классической Hakko 907 и заканчивая экзотическими, изготовленными из углеродного волокна.

Паяльная станция на жалах T12

Но у продукции от KSGER есть один большой недостаток – она в среднем на 30% дороже в сравнении с аналогичным оборудованием конкурентов, не выделяясь при этом качеством на их фоне. Поэтому поиски паяльной станции пришлось продолжить.

В ходе таких поисков я почти случайно натолкнулся на станцию JCD T12, которая внешне выглядела привлекательней, имела аналогичные характеристики (алюминиевый корпус, контроллер на базе STM32 с платой версии v2.1S и паяльником типа Hakko 907), а продавец за такие же деньги предлагал более богатый набор, который включал в себя, помимо станции и паяльника, 5 различных жал T12 на выбор, подставку для паяльника и подставку для жал.

Паяльная станция на жалах T12 Паяльная станция на жалах T12

Вариант с JCD T12 оказался очень привлекательным, и я сделал заказ, как оказалось, у того же самого продавца, у которого я чуть ранее купил термовоздушную паяльную станцию. Оформил я заказ в канун китайского Нового года, до начала которого продавец не соизволил его отправить. Пришлось ждать три недели, пока пройдут праздники, а потом ещё две, пока AliExpress автоматически не отменил заказ из-за отсутствия движений по нему. Судя по всему, поставщик оборудования решил задрать цены после праздников (мне довелось даже пообщаться с ним на сайте Alibaba, где подобная станция стоила дороже) – об этом можно судить по появлению многочисленных отрицательных отзывов в этот период на такие станции у продавцов, ранее торговавших JCD T12 и имеющих положительные отзывы на сделки по ним.

Как бы то ни было, мне пришлось возобновлять свои поиски с самого начала. Был даже соблазн купить отдельно контроллер и отдельно паяльник с корпусом и блоком питания. Причем блок питания я непременно хотел брать высококачественный, с гарантированным напряжением и током, например, производства Mean Well. Но недорогие блоки питания вроде LRS-75-24, которые можно приобрести по месту общей стоимостью (вместе с доставкой) около 10 евро, были большими и не помещались в корпуса, которые предлагались для самостоятельной сборки станций T12, даже увеличенных размеров. А компактные варианты вроде EPS-120-24 стоили почти в два раза дороже, не говоря уже о варианте в виде внешнего блока питания (GST90A24-P1M), который по цене догонял полностью собранную станцию, но отлично подходил к станциям QUICKO, которые могли запитываться и от внешнего источника питания (имели соответствующий разъём) или же поставлялись в миниатюрных корпусах с необходимостью применять внешние блоки питания.

В итоге я на весенней распродаже и приобрел паяльную станцию QUICKO T12-955, которая оснащалась тем самым контроллером с нужной мне версией платы и программного обеспечения (по крайней мере, так утверждал продавец в описании своего товара), ручкой типа Hakko 907, встроенным блоком питания и пятью жалами в комплекте, чей набор по умолчанию я не стал менять, хотя такую возможность продавец предлагал – выбрать любые 5 жал из стандартного набора в 30 штук. В дополнение к стандартному набору жал я отдельно приобрел у этого же продавца нестандартное жало под номером BCM2, которое предназначено для пайки микроволновым методом (или просто «микроволна»), использующей силу поверхностного натяжения. Но подробней об этом – далее в обзоре.

Внешний вид

Заплатив в общей сложности 43,32$ за оба заказа с учетом имевшихся купонов и скидок, я их получил одной посылкой спустя 17 дней с момента оформления. Всё было упаковано в небольшую картонную коробку, обмотанную фирменным скотчем:

Внутри этой коробки лежал блок управления, завернутый в воздушно-пузырчатую пленку и уложенный в пенополиэтилен, под которым в пакете лежали остальные детали станции – паяльник и жала:

На фронтальной панели блока управления паяльной станции, который, как и корпус, изготовлен из алюминия, находятся (слева направо) разъём GX16-5 типа «вилка» (цифра 16 означает диаметр посадочного гнезда, а 5 – количество контактов),  монохромный OLED-дисплей с бирюзовым свечением и диагональю 1,3 дюйма, прикрытый защитной плёнкой, а также инкрементальный энкодер, с помощью которого происходит всё управление станцией:

Паяльная станция на жалах T12

Сзади можно увидеть кнопку выключения, разъём предохранителя, разъём стандарта IEC типа C14 для подключения сетевого шнура и стандартный цилиндрический DC-разъём 5,5×2,5 мм для подключения внешнего блока питания с напряжением от 19 В до 24 В, выдерживающего нагрузку до 3 А:

Паяльная станция на жалах T12

Верхние и нижние половинки корпуса абсолютно одинаковые, по диагонали не превышают размеры обычной ручки:

Паяльная станция на жалах T12

Для устойчивого положения блока управления на скользкой поверхности станция комплектуется самоклеящимися резиновыми ножками-бамперами, которые нужно установить самостоятельно:

Сам паяльник состоит из ручки с кабелем, на конце которого находится GX16-5 типа «розетка», втулки под жало и стопорного кольца, куда вставляется втулка с жалом и которое прикручивается к ручке:

Паяльная станция на жалах T12

Паяльная станция на жалах T12 Паяльная станция на жалах T12

Подключаем паяльник к соответствующему разъёму на блоке управления, вставляем кабель питания (его в комплекте поставки нет), нажимаем кнопку включения и делаем:

Первое включение

После нажатия кнопки питания через пару секунд загорается экран:

Паяльная станция на жалах T12

Тут нам в центральной части большими цифрами показывают текущую температуру жала (не забываем, что в жалах T12 встроен термодатчик). В левом верхнем углу – заданную температуру, которую должна поддерживать станция. После её достижения раздастся короткий звуковой сигнал (при условии, что соответствующая опция не была отключена в меню). Верхний правый угол дисплея отведен под информацию о загруженности станции по мощности, которую она тратит на поддержание заданной температуры – отображается она в процентах. В нижнем правом углу можно увидеть ещё одну цифру с температурой – она берется с датчика, установленного в ручке паяльника (или с процессора), что позволяет корректировать рабочую температуру жала паяльника и, как побочный эффект, отображать температуру окружающего воздуха. Последний информационный блок находится в нижнем левом углу. В нём находится информация об установленном жале (по умолчанию стоит значение J02). Этот параметр нужно выбирать вручную. Делается это путём нажатия на энкодер с одновременным поворотом его ручки вправо:

Паяльная станция на жалах T12

Поворотом ручки энкодера вправо или влево выбираем нужное жало и подтверждаем свой выбор коротким нажатием на энкодер.

Спустя 8 секунд после включения станции жало разогревается до рабочей температуры и плавит припой:

Паяльная станция на жалах T12

О том, какое жало мы вставляем в паяльник, можно узнать по маркировке, имеющейся на самом жале:

Паяльная станция на жалах T12

Теперь наша станция отображает правильно, что за жало установлено в ручку паяльника. При этом цифра 0 в круглых скобках рядом с номером жала означает, что жало не откалибровано:

Паяльная станция на жалах T12 Калибровка жал

Чтобы откалибровать новое жало, необходимо нажать на энкодер с одновременным поворотом его ручки влево:

Паяльная станция на жалах T12

Первый пункт меню (Start) запускает процесс калибровки жала по трём контрольным точкам. Второй (Init Adj) делает сброс настройки калибровки жала, а последний пункт (Exit) позволяет выйти из меню калибровки. Если выбрать первый пункт, то нам предложат ввести реальную температуру жала путем поворота ручки энкодера вправо или влево:

Паяльная станция на жалах T12

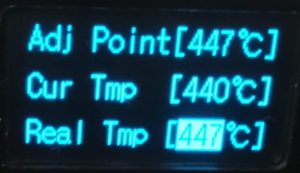

Здесь в верхней строке показывается температура контрольной точки, которой должно достигнуть наше жало. Во второй строке – температура, считанная блоком управления с датчика на жале, а в третьей строке нужно ввести реальную температуру жала. Чтобы замерить температуру жала, воспользуемся термопарой из комплекта поставки мультиметра:

Паяльная станция на жалах T12

Выставляем полученное значение поворотом ручки энкодера и подтверждаем коротким нажатием на его ручку:

Паяльная станция на жалах T12

После этого нам предложат провести аналогичную процедуру ещё по двум точкам на отметках в 350 °С и 250 °С:

После окончания процедуры калибровки на экране, в информации о жале, в круглых скобках вместо «0» появится символ звездочки (*), означающий, что жало откалибровано:

Паяльная станция на жалах T12

Сверим показатели с мультиметром:

Паяльная станция на жалах T12

Из-за того, что маленький шарик термопары из комплекта мультиметра приложить плотно к кончику жала почти невозможно, процесс калибровки на высоких температурах немного затянулся и само жало слегка потемнело:

Паяльная станция на жалах T12

В связи с этим мною было принято стратегическое решение – приобрести специализированный термометр для паяльников, китайский клон Hakko FG-100, который при написании обзора ещё находился в пути:

Паяльная станция на жалах T12

По итогам калибровки жала можно сделать небольшой вывод – станция плохо держит максимальную температуру, постоянно выводя на экран сообщение «ERROR». Это может говорить о том, что я или неверно указал при калибровке значение действительной температуры на первой контрольной точке с максимальной температурой (вероятнее всего), или же блок питания не справляется с нагрузкой (менее вероятно). Поэтому я решил отложить калибровку остальных жал до прибытия спецтермометра – в этом случае никаких ошибок не выводится на всём отрезке рабочего температурного диапазона паяльной станции.

Но когда этот обзор уже дописывался, приехал термометр для паяльника:

С его помощью я откалибровал все имеющиеся жала, предварительно также выставив в настройках станции температуру холодного спая термопары (об этом – чуть ниже, в описании соответствующего пункта меню настроек станции). Особенностью такого термометра, помимо его конструкции, является наличие у него сменных термопар с плоскими датчиками, к которым значительно удобней подсоединять кончики жал. При измерении их температуры необходимо, согласно инструкции, «смочить» жало небольшой капелькой припоя для лучшего термоконтакта.

По итогу второго этапа калибровки жал отметил для себя тот факт, что с жал с тонкими кончиками очень трудно снять показания температуры, т.к. банально не хватает площади контакта. Да и сама процедура довольно продолжительная, несмотря на свою простоту и минимальное количество шагов, которые приходятся повторять по несколько раз для жал с тонкими кончиками.

Прочие функции

Обычный поворот ручки энкодера влево на пару щелчков (они ощущаются тактильно) принудительно переводит станцию в режим ожидания, в котором поддерживается заданная в соответствующем меню минимальная температура. В моём случае это 180 °С:

Паяльная станция на жалах T12

При достижении заданной температуры раздаётся короткий звуковой сигнал. Выводится станция из этого режима двумя способами – взятием в руки паяльника, благодаря наличию внутри него датчика движения, и нажатием на энкодер. В режим ожидания станция также может перейти самостоятельно по заданному в меню таймеру. После этого станция опять набирает заданную рабочую температуру в течение считанных секунд – на разогрев жала хватает времени, пока рука берёт ручку паяльника и несёт её к месту пайки.

Аналогичный поворот энкодера в режиме ожидания переводит станцию в спящий режим. В этот режим станция может попасть и из рабочего положения, если сделать более длительный поворот ручки энкодера. В отличие от режима ожидания, в спящем режиме жало отключается, станция выходит из спячки только нажатием на энкодер. Естественно, что в спящий режим станция может перевестись самостоятельно по предварительно установленном в меню таймеру.

Паяльная станция на жалах T12

Поворот энкодера вправо запускает форсированный (boost) режим, в котором температура повышается на определенное количество градусов и определённое время (оба параметра задаются в меню).

Паяльная станция на жалах T12

Этот режим может понадобиться, например, когда необходимо по-быстрому подпаять или выпаять какой-нибудь теплоёмкий элемент.

И, наконец, последний активный режим, который, по сути, является основным для станции – выставление рабочей температуры, вызывается коротким нажатием на энкодер и дальнейшим вращением его ручки влево или вправо. Выбрав необходимую температуру, подтверждаем коротким нажатием на энкодер:

Паяльная станция на жалах T12

Словосочетание [G3] после фразы «Set Temp» в заголовке означает предустановленный профиль, который выбирается из этого меню путём нажатия на энкодер с одновременным поворотом его ручки в любую сторону. Всего доступно 5 таких профилей. По умолчанию задан такой порядок значений температуры: 200 °С, 250 °С, 300 °С, 350 °С и 400 °С. При этом данные параметры для каждого профиля можно изменить на свой вкус.

Ну а длительное нажатие на энкодер вызывает:

Основное меню

Основное меню паяльной станции представлено 18-ю пунктами:

  • Standby
  • Sleep
  • Boost
  • Cold end
  • Tip
  • Stepping
  • Password
  • Scr save (Screen saver)
  • Buzzer
  • Voltage
  • LowVol-P (Low Voltage Protect)
  • Power On
  • Desolder
  • Pump set
  • Language
  • Sys Info
  • Init
  • Exit
  • Рассмотрим их подробней.

    Standby

    Меню настройки режима ожидания:

    Паяльная станция на жалах T12

    В первом пункте (Mode) выбирается, как осуществляется переход станции в режим ожидания, и выход из него:

    По умолчанию стоит параметр AUTO (Авто) – в таком режиме станция автоматически переходит в режим ожидания через заданное время, указанное в следующем пункте «Time» и снижает температуру до значения, указанного в последнем пункте «Temp». Выход из режима осуществляет путем встряхивания паяльника или нажатием на энкодер.

    Режимы «SHAKE» и «SWITCH» работают аналогично режиму «AUTO», т.е. станция переходит в режим ожидания через заданное время, а пробуждается как встряхиванием паяльника, так и нажатием на энкодер. Несмотря на то, что в инструкции на оборудовании с аналогичным ПО от других производителей эти пункты означают, что станция уходит в режим ожидания через заданное время при отсутствии движения паяльника (режим «SHAKE») или поворотом ручки энкодера (режим «SWITCH»). Только режим «MANUAL» (ручной) соответствует своему названию – станция переходит в режим ожидания только поворотом ручки энкодера, а выходит из него только нажатием на энкодер, независимо от того, движется паяльник или нет.

    Подозреваю, что данные пункты предназначены для ручек паяльников, которые не содержат в себе датчиков движения, но всё равно логика работы вышеприведенных настроек не совсем понятна.

    Sleep

    В этом меню задаётся время простоя станции, через которое она переходит в спящий режим. Спящим режимом тут называют полное отключение подачи напряжения на жало, а сама станция не реагирует на датчики, установленные в паяльники, – она просыпается только по нажатию на энкодер.

    Паяльная станция на жалах T12 Boost

    Настройка форсированного режима – устанавливается уровень прироста к текущей температуре на жале и продолжительность работы в таком режиме. Досрочный выход из форсированного режима осуществляется поворотом энкодера против часовой стрелки.

    Паяльная станция на жалах T12 Cold end

    Здесь производится настройка компенсации температуры холодного спая термопары, которая установлена на конце (внутри) жала паяльника. В первом пункте меню выбираем датчик, с которого считываются показатели окружающей температуры – с терморезистора внутри паяльника или же с аналогичного датчика, установленного в процессоре. Во втором пункте мы указываем показания для окружающей температуры:

    Tip

    В данном пункте меню отмечаются имеющиеся в наличии жала, которые потом выбираются энкодером (нажатие с одновременным поворотом по часовой стрелке). Владельцу станции доступны для выбора 92 варианта жал из каталога компании Hakko плюс ещё 6 пользовательских названий для жал:

    Stepping

    Тут задаётся значение, на которое будет изменяться температура при повороте энкодера в режиме установки рабочей температуры (после короткого нажатия на энкодер):

    Паяльная станция на жалах T12 Password

    Включение (первый пункт) режима блокировки станции через заданный промежуток времени (второй пункт) с возможностью её разблокировки по паролю (третий пункт):

    Паяльная станция на жалах T12 Scr save (Screen saver)

    Так как в этой станции установлен OLED-дисплей, подверженный выгоранию пикселей, разработчики предусмотрели возможность включения или отключения отображения экранной заставки через заданное время:

    Паяльная станция на жалах T12

    Сама заставка представляет собой надпись текущего режима станции (рабочий, ожидание или спящий режим) и отображение текущей температуры на жале, которые медленно перемещаются по экрану в разных направлениях, дабы избежать преждевременного выгорания пикселей:

    Паяльная станция на жалах T12 Buzzer

    Включение или отключение звука встроенного динамика (довольно громкого), который сигнализирует о достижении заданной температуры или смене режима (переход в режим ожидания, сна и т.д.):

    Паяльная станция на жалах T12 Voltage

    Это меню предназначено для отображения подаваемого на контроллер напряжения вместо индикации установленного жала. Может понадобиться в случае, если станция запитывается от автомобильного или какого-то другого аккумулятора или внешнего источника постоянного напряжения.

    Паяльная станция на жалах T12 Паяльная станция на жалах T12 LowVol-P (Low Voltage Protect)

    Ещё один пункт меню, связанный с внешними аккумуляторами. Тут можно включить (первый пункт) режим предупреждения о пониженном питании (задаётся во втором пункте) и задать напряжение выключения станции (третий пункт):

    Паяльная станция на жалах T12 Power On

    Выбираем, в каком режиме будет работать станция после подачи на неё напряжения (включения) – в обычном, спящем или режиме ожидания:

    Следующие два пункта на аппаратном уровне не задействованы производителем – они предназначены для настройки электрического оловоотсоса, типа его насоса и продолжительности работы. Но тем не менее, сама плата контроллера позволяет подключать подобное оборудование

    Desolder

    Pump set Паяльная станция на жалах T12 Language

    Выбор языка интерфейса – китайский или английский:

    Паяльная станция на жалах T12 Sys Info

    Вывод информации об аппаратном и программном обеспечении станции, где нам сообщают, что плата у нас версии 2.1S, а программное обеспечение – 2.10:

    Паяльная станция на жалах T12

    Забегая вперёд, отмечу, что версия платы в реальности отличается от выводимой информации, но об этом я знал ещё до покупки станции, так как меня больше интересовала версия программного обеспечения, которое, в сущности, и отвечает за вывод сведений о «железе».

    Init

    Сброс станции до заводских настроек:

    Паяльная станция на жалах T12 Exit

    Выход из меню настроек.

    Проверяем станцию в работе

    Для проверки станции в деле я использовал первое жало с каталожным номером «KU», которое в народе называют «топорик» (от обычного «K» данное жало отличается немного укороченной рабочей областью). До калибровки оно выглядело так:

    Паяльная станция на жалах T12

    В качестве подопытного образца для выпаивания деталей я взял неисправный блок питания, который уже участвовал в донорстве кнопки выключения при модернизации термовоздушной паяльной станции. На ножки выпаиваемой микросхемы наносим флюс:

    Паяльная станция на жалах T12

    Проходимся по этим ножкам паяльником так же, как действуем столовым ножом, подключая к работе ещё оплётку для удаления припоя. Буквально за 30 секунд получаем такой результат:

    На подобных платах с относительно большим диаметром отверстий очень удобно пользоваться именно паяльником, а не термовоздушным феном – времени на процедуру выпаивания уходит гораздо меньше. Через несколько минут для обзора тестера транзисторов был подготовлен набор деталей:

    Паяльная станция на жалах T12 Что внутри?

    Чтобы добраться до внутренностей блока управления, необходимо на передней и задней панели открутить верхние винты, после чего можно снять верхнюю крышку:

    Паяльная станция на жалах T12

    Видим необработанные края вдоль резьбы, куда вкручиваются винты. Также на ощупь можно обнаружить не очень хорошо обработанные края металлической крышки с внутренней стороны, там, где прикручиваются передняя и задняя панели. Но так как всё это находится внутри, на такие проблемы с качеством обработки металла можно не обращать внимания.

    Под верхней крышкой, собственно, находится вся электронная начинка станции:

    Паяльная станция на жалах T12

    Большую часть внутреннего пространства занимает блок питания, который жестко припаян к разъёмам питания и прикреплён к нижней крышке чем-то вроде горячего клея. Плата контроллера держится на прикрученных энкодере и разъёме для паяльника, причём снять плату без выпаивания разъёма невозможно. Также можно отметить стандартный перекос крепления платы управления из-за разной толщины энкодера и разъёма. Лечится такая проблема подкладыванием шайбы между передней панелью и энкодером с внутренней стороны, не забываем положить в ручку энкодера какой-нибудь наполнитель на толщину шайбы, чтобы оставить возможность продолжать нажимать на него. Но это можно сделать только после выпаивания разъёма. Впрочем, это тоже не критично для работы и эстетического восприятия.

    Паяльная станция на жалах T12

    Открутив остальные два винта с передней панели, её можно снять:

    Паяльная станция на жалах T12

    И разглядеть все огрехи сборщиков станции, которые оставили следы неотмытого флюса на разъёмах и подпаянных проводах:

    Паяльная станция на жалах T12

    Паяльник тоже разбирается без проблем – нужно открутить от белой ручки черную пластиковую гайку, к которой, в свою очередь, прикручиваются металлические втулка и кольца, закрепляющие жало:

    Паяльная станция на жалах T12

    Достаём выглядывающую плату, которая служит также в качестве держателя жала:

    Паяльная станция на жалах T12

    На этой стороне подпаиваются провода шнура паяльника, чья силиконовая изоляция не плавится от высокой температуры паяльника, а на второй стороне платы распаяны термистор и ртутный выключатель, служащий в качестве датчика движения:

    Паяльная станция на жалах T12

    И напоследок — пара слов о самом паяльнике, вернее, ручке паяльника, которая является клоном паяльника Hakko 907. Она выделяется удобным хватом, небольшими размерами и весом. Длины шнура чуть больше метра хватает с головой: обычно блок управления держат под рукой, чтобы дотянуться до его органов управления – а это гораздо меньше метра. Так как ручка очень популярная, найти для неё подходящую подставку не составляет труда. Я взял себе такую:

    Модель синего цвета, в отличие от черного варианта, имеет чуть увеличенные размеры, благодаря чему паяльник с удлинёнными наконечниками не упирается в заднюю стенку. Некоторые сетуют на большой вынос жала, но зато данная модель жестко его фиксирует и позволяет делать горячую замену голыми руками.

    Тем не менее, я решил взять ручку паяльника для своей станции с небольшим вылетом жала, чтобы иметь возможность более удобной работы с мелкими деталями на плате. На AliExpress заказал набор-конструктор алюминиевой ручки (алюминий там применяется только в наконечнике, прикрытом термостойким силиконом), которая собирается самостоятельно:

    Паяльная станция на жалах T12

    Сборка не вызывает каких-то особых трудностей – надо только знать правильную разводку контактов и датчиков:

    Паяльная станция на жалах T12

    Вынос жала стал намного меньше:

    Паяльная станция на жалах T12

    Короткий вынос жала накладывает ограничения на возможность его замены голыми руками (придётся брать прихватку для жал). Кроме того, жала фиксируются внутри ручки только за счет силы трения и могут проворачиваться. Но на этот случай у меня уже есть другая ручка.

    Впечатления и выводы

    Несмотря на наличие недостатков в виде плохо обработанных краёв корпуса внутри, перекосов платы и расхождений в её версии, а также возможного завышения продавцом параметров для блока питания, к которым я был готов до покупки, данная станция вызывает только положительные эмоции. Восемь секунд на разогрев жала до рабочей температуры вместо несколько минут ожидания на тех паяльниках, с которыми я имел дело до этого, – просто фантастика! Хорошая информативность, возможность быстро сменить жала, тонко отрегулировать их под себя, а также большое разнообразие и доступность доставляют одно удовольствие от любимого хобби.
